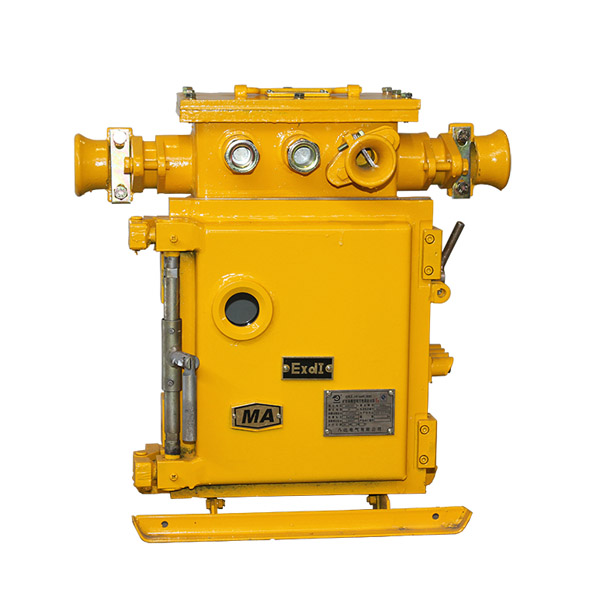

起動器適用于煤礦井下和其它周圍介質中含有甲烷和爆炸性氣體的環境中，在交流50HZ、電壓至1140V，電流至200A及以下的供電線路中，對三相鼠籠型異步電動機進行直接或遠距離起動、停止及反轉控制。
產品基本參數：
|
產品型號 |
額定電壓(V) |
額定電流（A） |
顯示狀態 |
|
QBZ-25/660(380) |
660(380) |
25 |
發光二極管顯示 |
|
QBZ-25/660(380)N |
660(380) |
25 |
|
|
QBZ-30/660(380) |
660(380) |
30 |
|
|
QBZ-30/660(380)N |
660(380) |
30 |
|
|
QBZ-30/1140(660) |
1140(660) |
30 |
|
|
QBZ-30/1140(660)N |
1140(660) |
30 |
|
|
QBZ-60/1140(660) |
1140(660) |
60 |
|
|
QBZ-60/1140(660)N |
1140(660) |
60 |
|
|
QBZ1-80/1140(660) |
1140(660) |
80 |
|
|
QBZ1-80/1140(660)N |
1140(660) |
80 |
|
|
QBZ-80/660(380) |
1140(660) |
80 |
無顯示 |
|
QBZ-80/1140(660) |
1140(660) |
80 |
|
|
QBZ-80/660(380)N |
660(380) |
80 |
|
|
QBZ-120/660(380) |
660(380) |
120 |
|
|
QBZ-120/660(380)N |
660(380) |
120 |
|
|
QBZ-200/660(380) |
660(380) |
200 |
主要部件性能參數見下:
|
名稱 |
部件型號 |
所屬起動器型號 |
額定電壓（V） |
額定電流（A） |
分斷能力（A） |
極限分斷能力（A） |
電壽命AC3/AC4（萬次） |
機械壽命（萬次） |
|
接觸器 |
CKJ5-125/1140 |
QBZ-80/1140（660）/660（380） |
1140 |
125 |
1250 |
2500 |
60/6 |
300 |
|
QBZ-80/1140（660）/660（380）N |
1140 |
125 |
1250 |
2500 |
60/6 |
300 |
||
|
QBZ-120/1140（660）/660（380） |
1140 |
125 |
1250 |
2500 |
60/6 |
300 |
||
|
QBZ-120/1140（660）/660（380）N |
1140 |
125 |
1250 |
2500 |
60/6 |
300 |
||
|
CKJ5-250/1140 |
QBZ-200/1140（660）/660（380） |
1140 |
250 |
2500 |
4500 |
60/6 |
300 |
|
|
換向開關 |
DH2（7）-200 |
QBZ-80/1140（660）/660（380） |
1140 |
125 |
375 |
|
0.3 |
|
|
GH2（7）-200 |
QBZ-80/1140（660）/660（380）N |
1140 |
125 |
375 |
|
|
||
|
DH2（7）-200 |
QBZ-120/1140（660）/660（380） |
1140 |
125 |
375 |
|
|
||
|
GH2（7）-200 |
QBZ-120/1140（660）/660（380）N |
1140 |
125 |
375 |
|
0.3 |
||
|
DH2（7）-200 |
QBZ-200/1140（660）/660（380） |
1140 |
200 |
600 |
|
0.3 |
||
并對電動機及有關電路進行過載、短路、欠壓、過壓等進行保護，同時對負荷電路絕緣狀況實現漏電閉鎖保護。
外形尺寸：
QBZ-30外形尺寸:279×559×571mm（長×高×寬）
QBZ-80外形尺寸:390×663×720mm（長×高×寬）
QBZ-80N外形尺寸:450×603×765mm（長×高×寬）
QBZ-200（120）外形尺寸:450×649×768mm（長×高×寬）
QBZ1-80N外形尺寸:436×662×750mm（長×高×寬）
QBZ1-80外形尺寸:436×662×720mm（長×高×寬）
