產品系列
礦用隔爆型移動變電站用低壓保護箱
產品概述

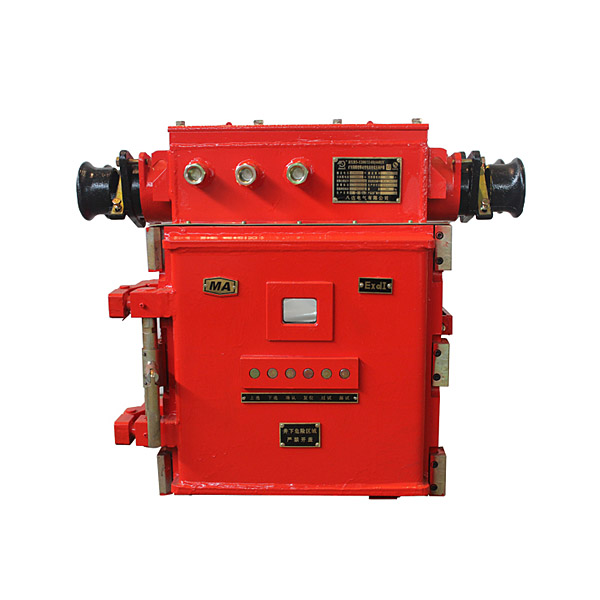

BXB3－口／口Y系列礦用隔爆型移動變電站用低壓保護箱（以下簡稱保護箱）主要用于具有爆炸性氣體的礦井中，安裝在移動變電站低壓側.具有短路、過載、欠電壓、過電壓等保護功能?？膳c我公司生產的KBG46-6(10)Y移動變電站用永磁高壓真空開關組成低壓故障分?jǐn)喔邏旱睦硐胄鸵苿?dòng)變電站系統。
技術參數：
額定工作電壓:1140V 660V
額定工作電流:主回路: 1200A(800A)分支回路:600A(400A)兩路。
工作制：長期工作制。
過載保護：過載電流整定：按實際負荷進行整定，每個支路的整定電流為0～400A（600 A）步長為1A，其動作時間與過載電流成反時限特性，過載動作時間按過載時間常數進行整定，時間常數1~5，動作特性如下表1：
過載保護特性表1
漏電及漏電閉鎖保護：漏電動作電阻值（KΩ） ①1140V（單相）：20 KΩ+20%，660V（單相）：11 KΩ+20%；漏電閉鎖動作電阻值： 1140V：40 KΩ（＋20%）、660V：22 KΩ（＋20%）
過壓、欠壓保護:,主回路電壓≥1.25倍額定電壓時,過壓保護動作, 動作時間可調0~20S,也可選擇關閉。
主回路電壓≤0.65倍額定電壓時,欠壓保護動作,動作時間可調0~20S,也可選擇關閉。
外形尺寸：長576×寬870×高788
